本文佳晨科技分享屏蔽箱在通信測試設備領域中的作用和意義。屏蔽箱是應用導電或者導磁資料制成的,、板、套等各種外形的屏蔽體，將電磁才能限制在一定空間范圍內用于抑止輻射干擾的金屬體，并對傳導和輻射停止處置以完成給被測無線通訊設備提供無干擾的測試環境的設備。

　　使用屏蔽箱的目的：

　　一是限制設備內部的輻射電磁能越出某一區域;

　　二是避免外部的輻射電磁能進入某一區域。

　　屏蔽箱的屏蔽效能：

　　指模仿干擾源置于屏蔽箱外時，屏蔽箱置放前后的空間某點電場強度、磁場強度或功率之比再取對數(lgp1/p2)，用dB表示。

　　測試設備有：

　　網絡(luò )剖析儀(信號發作器+頻譜剖析儀)、偶極子天線、喇叭天線、屏蔽箱。

　　屏蔽箱的分類：

　　能夠依據不同的測試請求制形成手動、電動、全自動等不同的工作形式。

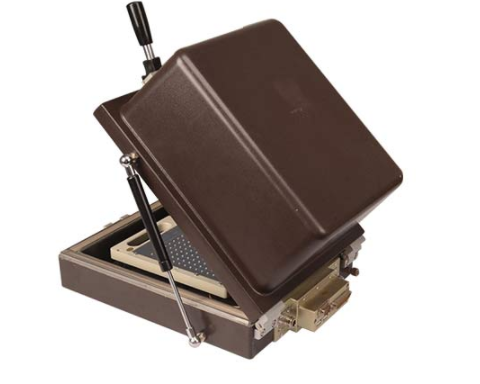

　　1、手動屏蔽箱，普通體積較小、操作便利，是目前小型通訊設備比方手機等消費線上最常運用的一款。另也有局部體積過大，采用氣動操作不便的也采用手動開門方式

　　2、氣動屏蔽箱 普通體積較大，在消費測試中為了進步測試效率和降低操作人員的疲倦感

　　3、全自動屏蔽箱 經過國際規范RS232接口依通訊指令對測試屏蔽箱停止控制來完成整個測試過程，普通對小型射頻模塊，大范圍產線消費的時分運用，進步消費效率。

　　屏蔽箱的作用

　　對于無線通訊產品消費廠商而言，產品不能及時面市或疾速上量帶來的是大量產值和利潤的流失。直接影響后續業務和市場份額的拓展。

　　射頻測試工藝通常是手機等無線通訊類設備產線中最為復雜、影響最大的流程，通常也是產線的瓶頸。射頻測試站通常由測試儀表、屏蔽箱、測試軟件等幾局部構成，通常又可分為校準測試、綜合測試、天線測試等等幾類。由于產能的請求，通常射頻測試工藝由多個相同的測試站并行運轉。某個或某些測試工位的經過率偏低;產出降低就會(huì )招致產線瓶頸、消費本錢劇增，而究其緣由，大致可分為： 產品設計或物料緣由、測試的問題(誤測問題)、射頻干擾等環境要素、測試的不肯定問題。

　　電磁干擾/EMI是整個電子范疇目前必需面臨和克制的一個問題，普通在無線通訊產品比方：手機、無線網卡、無線路由器、無線耳機、藍牙耳機、wi-fi、wimax、數據卡、對講機、RFID等等無線通訊類設備和無線通訊類模塊等在停止板測、終測過程中，都是經過運用射頻測試屏蔽箱/RF Shield Box來改善測試環境的。

　　功用和應用范圍：

　　1.該屏蔽箱應用無線通訊測試 2.EMI 測試 3.耦合測試 4.RF 功用測試 5、接納機靈活度測試 6、發射機輻射功率測試 7、小型 UHF設備EMI 和EMS測試 8、Bluetooth.DAB/DMB 9，LTE測試屏蔽箱-UN-TOJOIN規范(深圳市屏蔽箱中央規范) 10，汽車防盜器自動測試 D4560屏蔽箱 UN-TOJOIN規范
